Продукция Icopal AWAK
Продукция завода AWAK, входящего в концерн Icopal, предназначена для организации естественного освещения в зданиях, а также естественной вентиляции, дымоудаления и выхода на кровлю.
Основными направлениями является производство кровельных зенитных фонарей:
- полный ассортимент всех типов и видов световых фонарей и люков дымоудаления
- высокоточное автоматизированное оборудование, качественные
1. Зенитные фонари AWAK
Это источники дополнительного естественного освещения в дневное время и естественной вентиляции. Фонари монтируются на кровле и обеспечивают помещение мягким дневным светом и свежим воздухом. Эффективность данного решения заключается в существенной экономии энергии на освещении в дневное время суток.
При дополнительном оснащении кровельных фонарей AWAK электрическими устройствами для открывания и закрывания можно организовать эффективную систему естественной вентиляции в помещении.
При проектировании конструктивного решения и способа размещения зенитных фонарей в кровле учитываются такие факторы, как:
- количество проемов и их размер;
- толщина кровельного «пирога»;
- вид профнастила;
- тип основания (прямое, наклонное);
- тип свода (арочный, треугольный, ленточный);
- внешний вид купола фонаря (размер, цвет);
- тип привода (электрический, пневматический, ручной);
- наличие или отсутствие функции проветривания – тип фонаря (глухой, одно- или двухстворчатый).
С учетом данных факторов формируется конструктивное решение, которое обеспечивает:
- естественное (или совмещенное) освещение в помещении;
- естественную (или совмещенную) вентиляцию помещения;
- возможность (при необходимости) выхода на кровлю;
- удобство в эксплуатации, надежность и долговечность.
Конструкция зенитных фонарей AWAK состоит из:
- основания из оцинкованной стали с антикоррозийным покрытием;
- каркаса из алюминиевого профиля;
- светопропускающего экрана, выполненного из сотового поликарбоната или акрила.
Глухие фонари, в отличие от открывающихся одно- и двухстворчатых, не имеют возможности открывания (проветривания) и не обеспечивают вентиляцию и выход на кровлю.
2. Люки дымоудаления
Назначение: удаление продуктов горения во время пожара, вентиляция, дополнительное освещение.
Система привода: электрическая, пневматическая.
Устанавливаются на кровлях, имеющих уклон до 5° и снабженных водоизоляционным ковром. Они предназначены, в первую очередь, для обеспечения эффективной вентиляции и эвакуации людей из здания при возгорании или задымлении. Они позволяют облегчить работу служб спасения для эвакуации людей на ближайших к очагу возгорания или задымления участках, кроме того, эти люки можно использовать для организации естественной вентиляции и естественного освещения в дневное время, а также для выхода на кровлю.
Конструктивные решения люков дымоудаления определяются проектом в зависимости от размера и архитектурных особенностей здания и регламентируются строительными нормами и требованиями законодательства. К конструкции люков дымоудаления предъявляются следующие требования:
- способность сохранять работоспособность, безотказность срабатывания привода открывания/закрывания на протяжении всего заданного времени (срока службы);
- в течение всего срока эксплуатации люки дымоудаления должны быть надежны, функциональны и ремонтопригодны.
Таблица 1. Типовые размеры зенитных фонарей и люков дымоудаления с прямым основанием
Для данного типа фонарей размер проема в кровле совпадает с размером светового проема.
|
Размер проема в кровле,мм |
Световой проем,мм |
|
800 х 800 |
800 х 800 |
|
800 х 1300 |
800 х 1300 |
|
800 х 1800 |
800 х 1800 |
|
800 х 2200 |
800 х 2200 |
|
800 х 2300 |
800 х 2300 |
|
900 х 900 |
900 х 900 |
|
1000 х 1000 |
1000 х 1000 |
|
1000 х 1300 |
1000 х 1300 |
|
1000 х 1600 |
1000 х 1600 |
|
1000 х 1900 |
1000 х 1900 |
|
1000 х 2000 |
1000 х 2000 |
|
1000 х 2200 |
1000 х 2200 |
|
1000 х 2300 |
1000 х 2300 |
|
1050 х 2300 |
1050 х 2300 |
|
1200 х 1200 |
1200 х 1200 |
|
1300 х 1300 |
1300 х 1300 |
|
1300 х 1600 |
1300 х 1600 |
|
1300 х 1800 |
1300 х 1800 |
|
1300 х 1900 |
1300 х 1900 |
|
1300 х 2200 |
1300 х 2200 |
|
1300 х 2300 |
1300 х 2300 |
|
1600 х 1600 |
1600 х 1600 |
|
1600 х 1900 |
1600 х 1900 |
|
1600 х 2000 |
1600 х 2000 |
|
1600 х 2200 |
1600 х 2200 |
|
1600 х 2300 |
1600 х 2300 |
|
1800 х 1800 |
1800 х 1800 |
|
1800 х 2300 |
1800 х 2300 |
|
1800 х 2800 |
1800 х 2800 |
Таблица 2. Типовые размеры зенитных фонарей и люков дымоудаления с наклонным основанием
|
Размер проема в кровле,мм |
Световой проем,мм |
|
1000 х 1000 |
800 х 800 |
|
1000 х 1500 |
800 х 1300 |
|
1000 х 2000 |
800 х 1800 |
|
1000 х 2400 |
800 х 2200 |
|
1000 х 2500 |
800 х 2300 |
|
1100 х 1100 |
900 х 900 |
|
1200 х 1200 |
1000 х 1000 |
|
1200 х 1500 |
1000 х 1300 |
|
1200 х 1800 |
1000 х 1600 |
|
1200 х 2100 |
1000 х 1900 |
|
1200 х 2200 |
1000 х 2000 |
|
1200 х 2400 |
1000 х 2200 |
|
1200 х 2500 |
1000 х 2300 |
|
1250 х 2500 |
1050 х 2300 |
|
1400 х 1400 |
1200 х 1200 |
|
1500 х 1500 |
1300 х 1300 |
|
1500 х 1800 |
1300 х 1600 |
|
1500 х 2000 |
1300 х 1800 |
|
1500 х 2100 |
1300 х 1900 |
|
1500 х 2400 |
1300 х 2200 |
|
1500 х 2500 |
1300 х 2300 |
|
1800 х 1800 |
1600 х 1600 |
|
1800 х 2100 |
1600 х 1900 |
|
1800 х 2200 |
1600 х 2000 |
|
1800 х 2400 |
1600 х 2200 |
|
1800 х 2500 |
1600 х 2300 |
|
2000 х 2000 |
1800 х 1800 |
|
2000 х 2500 |
1800 х 2300 |
|
2000 х 3000 |
1800 х 2800 |

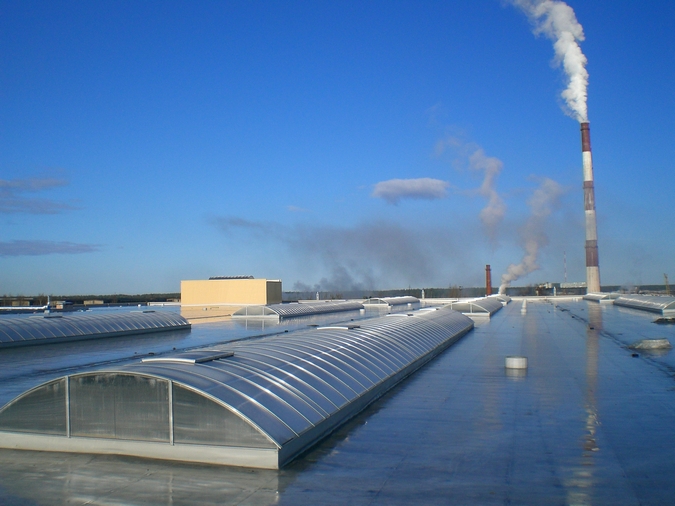

3. Линейные световые полосы (зенитные фонари ленточного типа)
НАЗНАЧЕНИЕ: дополнительное освещение, дымоудаление и проветривание (при установке люков дымоудаления).
Предназначены для освещения больших пролетных зданий и помещений, которые трудно достаточно хорошо осветить естественным образом через боковые окна. Длина световых полос не ограничена, они формируются из модулей шириной до 6 метров, и в них также могут быть установлены люки дымоудаления для проветривания и выхода на кровлю.
МАТЕРИАЛЫ:
основание – оцинкованная сталь
несущий каркас – алюминиевые профили
покрытие – ячеистый поликарбонат
Устанавливаются на кровлях с уклоном до 5°, имеющих водоизоляционный ковер из битумно-полимерных или рулонных полимерных материалов. Их можно устанавливать и вдоль конька крыши, и поперек его.
Помимо типовых размеров производитель по запросу может изготовить зенитные фонари, световые полосы и люки дымоудаления AWAK нестандартных размеров со светопропускающим экраном из акрила или из сотового поликарбоната.
Вся продукция AWAK прошла международную и российскую сертификацию и соответствует ГОСТ 30244-94, 30402-96, 12.1.044-89, 22160-76.
