Икопал

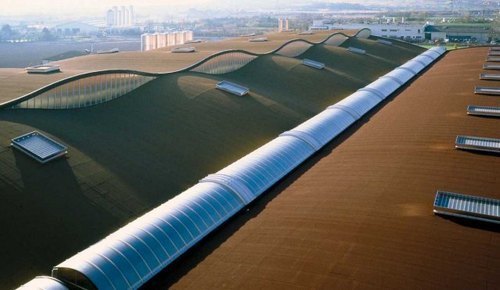

Международный концерн Icopal – мировой лидер в производстве кровельных и гидроизоляционных материалов. Битумно-полимерные материалы этого производителя соответствуют всем международным требованиям и отвечают современным стандартам качества. Они идеально подходят для использования в местностях с низкой температурой, выдерживают многократные температурные перепады и большое количество осадков.
Гидроизоляционные материалы Icopal могут быть одно- или двухслойными. Они отличаются высокой гибкостью, прочностью на разрыв и абсолютной водонепроницаемостью. Оксидированный или модифицированный полимерными наполнителями битум не только отлично изолирует покрываемую площадь от влаги, но также обладает большой теплостойкостью. Срок службы материала составляет не менее 40 лет.
Битумно-полимерные материалы Icopal монтируются легко и быстро. Они особенно удобны при укладке на большой площади, и потому крайне востребованы при строительстве крупных промышленных и жилых объектов. Область применения битумно-полимерных материалов Icopal – обустройство фундаментов, гидроизоляция подземных конструкций различного уровня сложности. Эти материалы успешно используются при строительстве пешеходных и транспортных тоннелей, метрополитенов, резервуаров различного назначения и прочих подобных объектов.

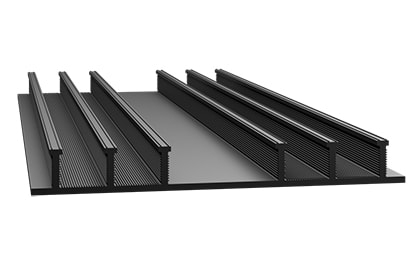

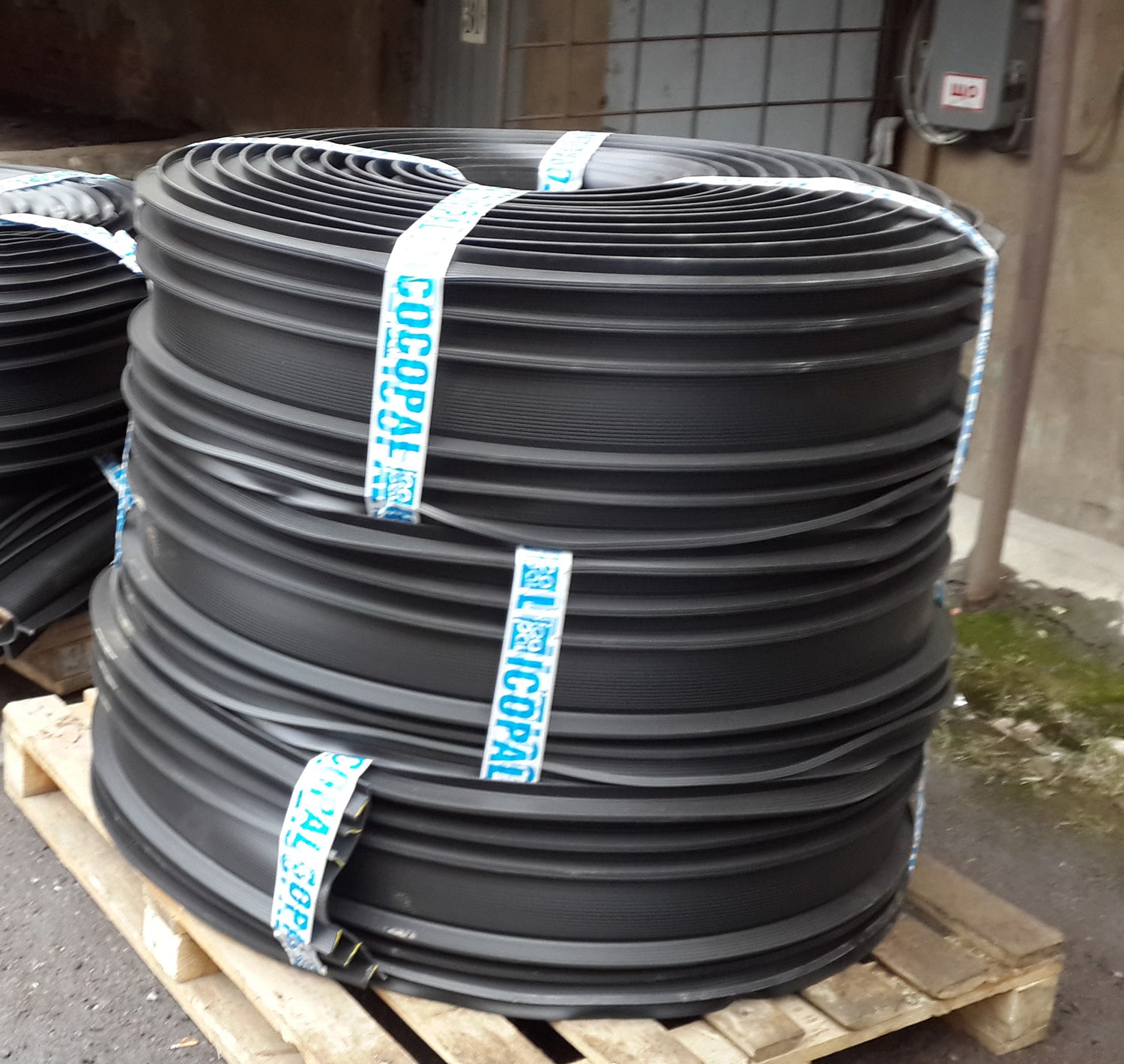

Гидрошпонки ICOPAL
Для гидроизоляции подземной части зданий и сооружений наиболее предпочтительным считается то решение, которое обеспечивает несколько степеней защиты. Повышенная надежность всей гидроизоляционной системы обеспечивается применением специально разработанных рулонных совместно с дополнительными герметизирующими элементами, такими как гидрошпонки и саморасширяющиеся бентонитовые жгуты ICOPAL. Данные материалы устанавливаются в рабочие и деформационные швы в процессе заливки бетонных и железобетонных конструкций и выполняют роль второго контура гидроизоляции.

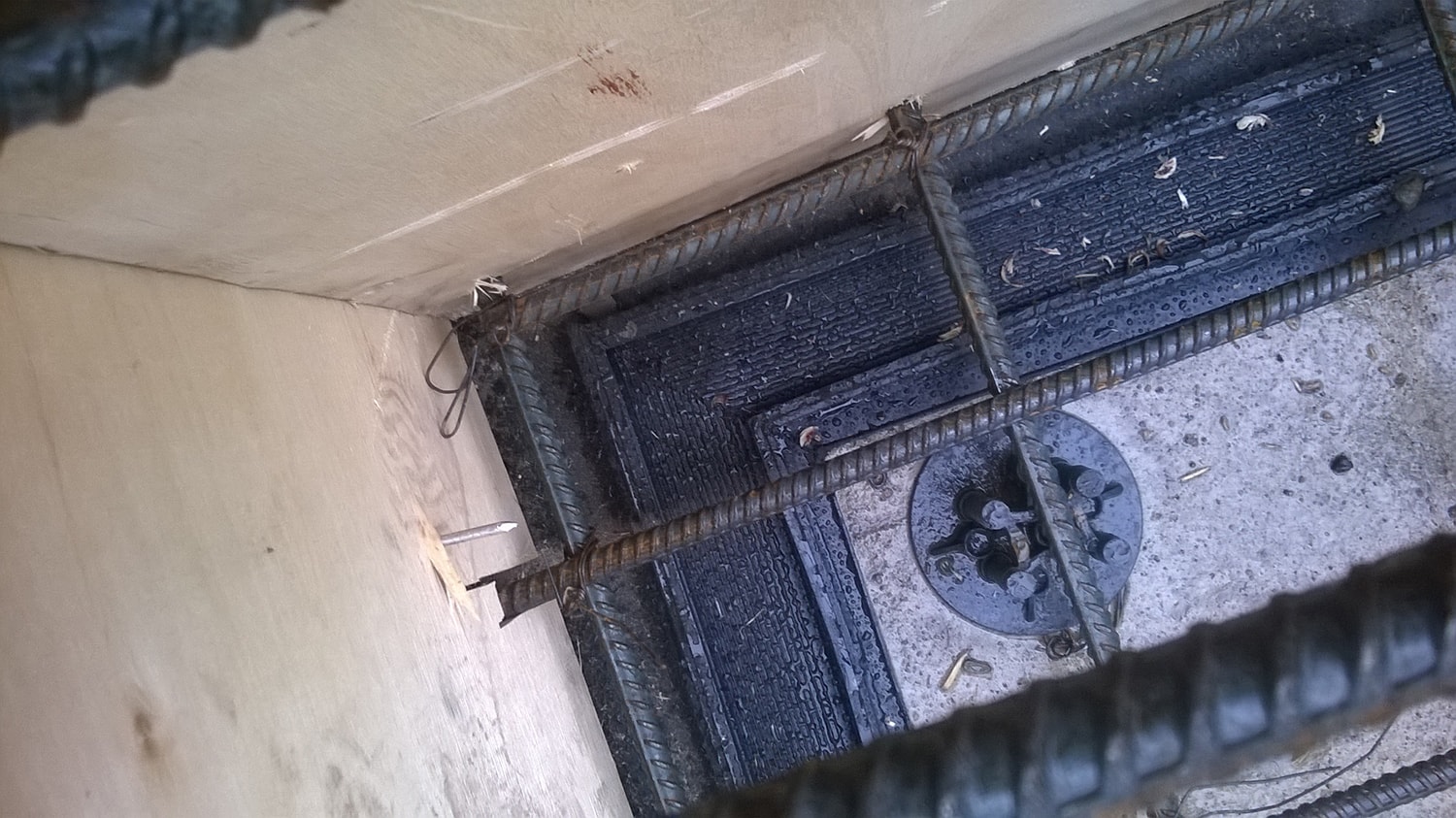

Гидроизоляционные шпонки ICOPAL используются для герметизации и гидроизоляции швов при монолитном строительстве зданий, в том числе фундаментов, бассейнов в качестве дополнительной, страховочной гидроизоляции.
Гидрошпонки производятся из пластифицированного поливинилхлорида (ПВХ-П) и отличаются повышенной эластичностью.
Применение:
- гидрошпонки ИКОПАЛ типов ДН, ДВ и ДП для герметизации деформационных швов,
- гидрошпонки ИКОПАЛ типов ХН, ХВ и ХВС для рабочих швов бетонирования,
- гидрошпонка ИКОПАЛ ХН-Б 200/25 для секционирования гидроизоляции, совместимой и с ПВХ-П мембранами, и с битумно-полимерными рулонными материалами.
Секционирование (или разделение на «карты») позволяет устроить гидроизоляционную систему с возможностью локализации и последующим устранением возможной протечки.
Преимущества:
- широкие возможности применения: гидрошпонки для систем «белой ванны», холодных швов бетонирования и совместимые с битумной гидроизоляцией;
- экономически выгодное решение;
- легкость монтажа;
- эффективная защита от протечек, даже в холодных и деформационных швах.
Бентонитовый шнур ICOPAL
Основное предназначение бентонитовых шнуров – дополнительная (страховочная) влагозащита холодных швов, в комплексе с другими гидроизоляционными материалами Икопал.
Пример выполнения гидроизоляции
с гидрошпонками ИКОПАЛ и рулонным битумно-полимерным материалом УЛЬТРАНАП при устройстве гидроизоляции подземной части свайного фундамента жилого комплекса в г. Санкт-Петербурге. Поставки материалов осуществлялись компанией «Фактум Северо-Запад»
- 1.Оголовок сваи
- 2.Бетонная подготовка;
- 3.Фундаментная плита;
- 4.Праймер СИПЛАСТ / Праймер СБС ИКОПАЛ;
- 5.Металлическая полоса;
- 6.УЛЬТРАНАП;
- 7.Гидрошпонка ИКОПАЛ ХН 320/35;
- 8.Гидрошпонка ИКОПАЛ ХВС 150/1;
- 9.Стена;
- 10.Геотекстиль ИКОПАЛ 300;
- 11.Бандажная лента ИКОПАЛ;
- 12.Теплоизоляционный слой;
- 13.Профилированный дренажный и защитный материал ВИЛЛАДРЕЙН 8 Гео
В данном решении мембрана УЛЬТРАНАП укладывается только на наружных стенах подземной части здания. Гидроизоляция же горизонтальной части фундаментной плиты достигается за счёт водонепроницаемых свойств самого бетона. Это становится возможным благодаря применению бетона высокой марки по водонепроницаемости и системы гидроизоляционных шпонок ИКОПАЛ, уложенных по всем холодным и деформационным швам наружных конструкций здания.
Данное решение целесообразно для гидроизоляции фундаментов зданий с большим количеством свай. К преимуществам можно отнести экономичность и высокую скорость производства работ. При этом должны быть соблюдены высокие требования к водонепроницаемости и cтойкости фундаментной плиты к образованию трещин.
ULTRADRIVE -рулонная однослойная кровельная гидроизоляция
Рулонный битумно-полимерный СБС-модифицированный материал на нетканой полиэфирной основе. На верхней стороне полотна - полимерная пленка, на нижней стороне - мелкозернистая посыпка.

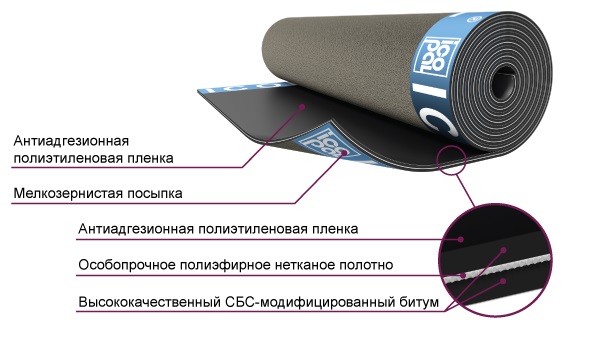

Структура ULTRADRIVE
Область применения:
- Устройство водоизоляционного ковра неэксплуатируемых кровель под балластом
- Устройство эксплуатируемых кровель, в том числе: террас, паркингов и, так называемых, «зеленых» кровель.
- Гидроизоляция подземных и заглубленных зданий и сооружений
Способ укладки: Свободная укладка / наплавление. Возможна свободная укладка в один слой и по “влажному” основанию*.
Преимуществами материала является универсальность его применения – как кровельный и как гидроизоляционный материал, а также высокие показатели, определяющие прочность и долговечность материала: его прочность на разрыв составляет 1177 Н/50мм**, относительное удлинение - 68%, низкое водопоглощение - 0,18% по массе. Материал быстро монтируется и долго служит – до 60 лет, имеет высокую биостойкость.
* Влажность в поверхностном слое бетонного основания при свободной укладке не нормируется
**По результатам испытаний ОАО «ЦНИИ Промзданий»
Технические характеристики:
| Масса, кг/м2 | 6,5 |
| Разрывная сила при растяжении в продольном направлении, Н/50 мм, не менее | 900 (1177*) |
| Гибкость на брусе, R=25 мм, °С, не выше | -25 |
| Относительное удлинение при растяжении в продольном направлении, %, не менее | 30 |
| Теплостойкость, °С | 100 |
| Размер рулонов, м | 7х1 |
*по результатам испытаний ОАО «ЦНИИПромзданий»

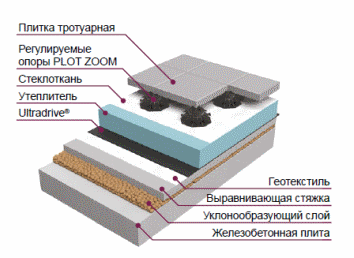

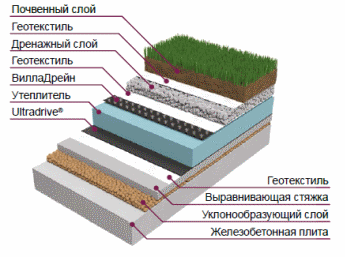

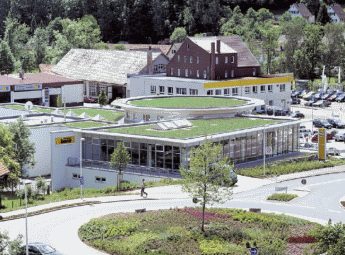

УСТРОЙСТВО ЭКСПЛУАТИРУЕМЫХ КРОВЕЛЬ
ULTRADRIVE - УНИКАЛЬНОЕ ОДНОСЛОЙНОЕ РЕШЕНИЕ ДЛЯ ГИДРОИЗОЛЯЦИИ ЭКСПЛУАТИРУЕМЫХ КРОВЕЛЬ
TERANAP
Однослойная битумно-полимерная СБС-модифицированная геомембрана для подземных и инженерных сооружений.
Область применения:
- Гидроизоляция подземных и заглубленных зданий и сооружений
- Гидроизоляция различных типов инженерных сооружений – мостов, тоннелей, коллекторов, водохранилищ, дамб, каналов и т.п.
- Устройство водоизоляционного ковра эксплуатируемой и неэксплуатируемой кровли под балластом
- Применяется во всех климатических районах РФ
- Рекомендован ОАО ЦНИИС НИЦ «Тоннели и метрополитены».
Преимущества:
- Изготовлена на самом современном оборудовании в соответствии с новейшими мировыми технологиями
- Значительно увеличивает скорость монтажа гидроизоляции за счет свободной укладки в один слой и больших размеров рулонов
- Возможность гидроизоляции подземных и инженерных сооружений из невызревшего и влажного бетона
- Повышает надежность всей гидроизоляционной системы, благодаря уменьшению количества швов и технологии устройства двойного шва
- Имеет высокую устойчивость к агрессивным средам.
Технические характеристики:
| Масса, кг/м2 | 5 |
| Разрывная сила при растяжении в продольном направлении (не менее), Н/50 мм | 1050 |
| Гибкость на брусе R=25 мм (не выше), оС | -25 |
| Теплостойкость, оС | 120 |
| Размер рулона, м | 20х2 / 80х4 |
ULTRANAP
Однослойная битумная СБС-модифицированная гидроизоляционная мембрана.
Область применения:
- гидроизоляция фундаментов различных типов зданий, подземных и инженерных сооружений;
- гидроизоляция водохранилищ, пожарных водоемов, резервуаров для скопления сточных вод, промышленных плотин и ирригационных каналов;
- гидроизоляция откосов, насыпей и др.;
- устройство водоизоляционного ковра эксплуатируемой и неэксплуатируемой кровли под балластом;
- устройство деформационного шва;
- рекомендован ОАО ЦНИИС НИЦ «Тоннели и метрополитены».
Преимущества ULTRANAP:
- высокое сопротивление гидростатическому давлению (водонепроницаемость при давлении не менее 0,5 МПа);
- низкое водопоглощение (0,03% по массе);
- потенциальный срок службы материала (не менее 25-30 лет);
- возможность применения механического крепления материала на вертикальные поверхности благодаря высокой прочности на разрыв (1137 Н);
- возможность устройства гидроизоляции по влажному и не набравшему марочную прочность бетону при свободном методе укладки материала (влажность в поверхностном слое бетонного основания при свободном методе укладки не нормируется);
- высокая скорость монтажа при свободном методе укладки (до 600 м2 в смену).
Технические характеристики:
| Ширина, мм | 1 000 |
| Длина, м | 10 |
| Масса 1 м2, кг | 5,0 |
| Вид основы | полиэфирное нетканое полотно |
| Разрывная нагрузка при растяжении в продольном направлении, не менее, Н/50 мм | 900 (1130) |
| Теплостойкость в течение 2 ч, при температуре, оС, не менее | 110 |
| Гибкость на брусе с закруглением радиусом 25 мм при температуре оС, не выше | - 30 |
| Водонепроницаемость при давлении не менее 0,2 МПа в течение 2 ч | нет признаков проникания воды |
| Водопоглощение в течение 24 ч, % по массе, не более | 1 (0,03) |
Joint Neodyl
Уникальный битумно-полимерный СБС-модифицированный рулонный безосновный битумный СБС-модифицированный материал для гидроизоляции деформационных швов.
Технические характеристики:
| Ширина, мм | 330 | 500 |
| Длина, м | 10 | 10 |
| Масса рулона, кг | 20 | 31 |
| Вид основы | без основы | без основы |
| Относительное удлинение при разрыве | > 1000 | > 1000 |
| Теплостойкость в течение 2 ч, при температуре, ºС, не менее | 100 | 100 |
| Гибкость на брусе с закруглением радиусом 25 мм при температуре, ºС, не выше | - 25 | - 25 |
Cordon Neodyl
Уплотнительный эластичный битумный жгут для деформационных швов.
Технические характеристики:
| Длина, м | 10 |
| Диаметр, мм | 30 |
| Масса рулона, кг | 11 |
| Вид основы | без основы |
| Относительное удлинение при разрыве, % | > 1000 |
| Теплостойкость в течение 2 ч, при температуре, ºС, не менее | 100 |
| Гибкость на брусе с закруглением радиусом 25 мм при температуре, ºС, не выше | - 25 |

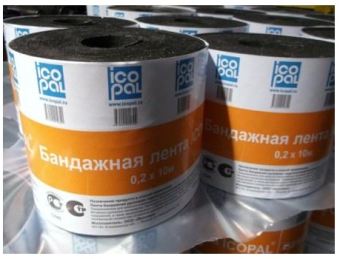

Бандажная лента ICOPAL
Рулонный СБС-модифицированный битумно-полимерный материал шириной 200 мм.
Бандажная лента ICOPAL - применяется для повышения надежности сварных швов при гидроизоляции конструкций материалами Teranap 431 TP и Ultranap методом свободной укладки.
Технические характеристики:
| Ширина, мм | 200 |
| Длина, м | 10 |
| Масса 1 м2, кг | 4,0 |
| Вид основы | полиэфирное нетканое полотно |
| Разрывная нагрузка при растяжении в продольном направлении, не менее, Н/50 мм | 500 |
| Теплостойкость в течение 2 ч, при температуре, оС, не менее | 95 |
| Гибкость на брусе с закруглением радиусом 25 мм при температуре оС, не выше | минус 20 |
| Водонепроницаемость при давлении не менее 0,2 МПа в течение 2 ч | нет признаков проникания воды |
| Водопоглощение в течение 24 ч, % по массе, не более | 1 |
Полимерцемент ICOPAL
Полимерцемент ICOPAL предназначен для устройства обмазочной гидроизоляции стен подземных и заглубленных сооружений, а также резервуаров, каналов и бассейнов с положительным и отрицательным давлением воды.
Такие сооружения подвержены агрессивным воздействиям и нагрузкам, и поэтому требуют высокого качества гидроизоляционных работ и применения долговечных материалов. Полимерцемент Icopal - двухкомпонентный состав на основе цементного вяжущего, мелкозернистых наполнителей, специальных добавок и синтетических полимеров в водной эмульсии. Компонент А – порошок, компонент B -жидкость.
ПРЕИМУЩЕСТВА:
- высокая адгезия к бетонным основаниям;
- высокая эластичность после полимеризации;
- устойчивость к воздействию солей;
- высокая тиксотропность - способность уменьшать вязкость (разжижаться) от механического воздействия и увеличивать вязкость (сгущаться) в состоянии покоя;
- экологическая безопасность;
- способность работать как при положительном, так и при отрицательном давлении воды.
Полимерцемент можно наносить вручную кистью или шпателем минимум в 2 слоя для получения общей толщины не менее 2 мм. Допускается наносить распылением штукатурной машиной насадкой с соплом диаметра до 10 мм и воздушным компрессором производительностью от 800 л/мин.
Для правильного и безопасного нанесения необходимо ознакомиться с Технической информацией.
Технические характеристики:
| Наименование показателя, ед. измерения | Значение | |
| Компонент | компонент A | компонент B |
| Консистенция | порошок | жидкость |
| Цвет | серый | голубой |
| Содержание твердых сухих веществ, % | 100 | 55 |
| Цвет готового состава | серый | |
| Соотношение компонентов | Компонент А: Компонент В=3:1 | |
| Консистенция | тиксотропная | |
| Плотность смеси, кг/м3 | 1740 | |
| Рекомендуемая температура нанесения, °С | от +5 до +40 | |
| Жизнеспособность смеси, мин, не более | 60 | |
| Адгезия к бетону через 28 дней, МПа, не менее | 1,8 | |
| Трещинностойкость, мм, не менее | 0,6 | |
| Водопоглощение, %, не более | 1,1 | |
